Kaip nustatyti automatinio tepalo tiekimo sistemos dydį

Pavargote žaisti „atspėk, kad girgžda“ su savo mašinomis ir galvojate, ar jie nori daugiau riebalų, ar tiesiog dėmesio? Neteisingai įvertinus sutepimą, įprasta priežiūra paverčia triukšmingu, netvarkingu ir brangiu spėlionių žaidimu.

Išmokite teisingai nustatyti automatinio tepalo tiekimo sistemos dydį, kad kiekvienas guolis gautų pakankamai sutepimo, remiantis patikimomis rekomendacijomis.Nacionalinė atsinaujinančios energijos laboratorija.

🔧 Pagrindinių automatinio tepalo tiekimo sistemų komponentų supratimas

Tinkamas dydžio nustatymas prasideda žinant kiekvieną pagrindinę sistemos dalį. Aiškios žinios apie siurblius, matavimo prietaisus, linijas ir valdiklius padeda sukurti saugų ir efektyvų tepimą.

Naudokite paprastus srauto kelius ir patikrintas dalis, kad jūsų automatinė sistema tiektų reikiamą tepalo kiekį su mažai atliekų ar prastovų.

1. Centrinis siurblio blokas

Siurblys sukuria sistemos slėgį ir kaupia riebalus. Pasirinkite talpą ir slėgį, kad atitiktų linijos ilgį, tepalo klasę ir tepimo taškų skaičių.

• Patikrinkite rezervuaro tūrį
• Patvirtinkite maksimalaus slėgio įvertinimą
• Suderinkite įtampą ir valdiklius

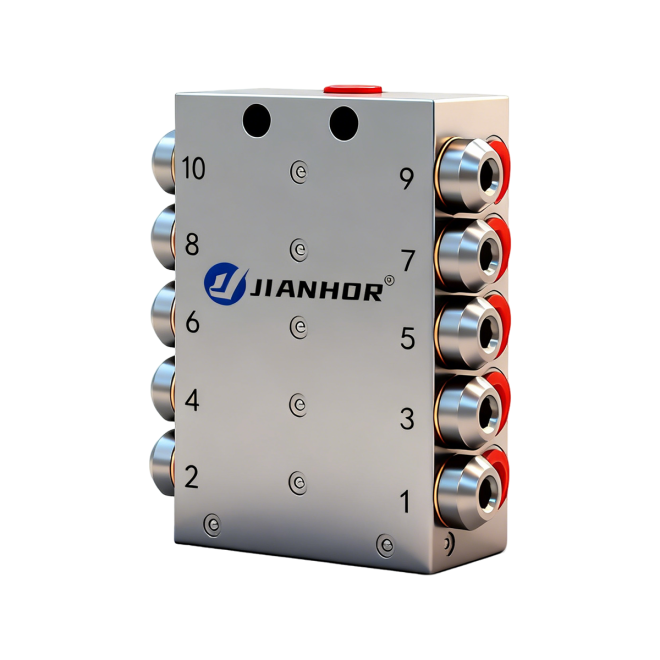

2. Dozavimo purkštukai ir skirstytuvai

Purkštukai ir skirstytuvai padalija tepalą į fiksuotas dozes kiekvienam guoliui. Jie palaiko tolygų srautą, net kai pasikeičia priešslėgis.

3. Paskirstymo vamzdynai ir žarnos

Vamzdžiai ir žarnos tepalai teka iš siurblio į kiekvieną tašką. Tinkamas skersmuo ir ilgis sumažina slėgio nuostolius ir užtikrina stabilų tiekimą.

• Jei įmanoma, naudokite trumpas pagrindines linijas
• Sumažinkite staigius posūkius
• Saugokite žarnas nuo smūgių ir karščio

4. Valdikliai ir stebėjimo įrenginiai

Elektroniniai valdikliai nustato ciklo laiką ir stebi pavojaus signalus. Slėgio jungikliai ir ciklo indikatoriai patvirtina, kad kiekvienas taškas mato tepalą kiekvieną ciklą.

• Programos ciklo laikas
• Įrašykite gedimų istoriją
• Jei reikia, susiekite su gamyklos PLC

📏 Jūsų įrangos tepalo tūrio poreikio apskaičiavimas

Norėdami nustatyti automatinio tepalo tiekimo sistemos dydį, pirmiausia apskaičiuokite dienos tepalo poreikį. Norėdami nustatyti pradinį tūrį, naudokite guolio dydį, greitį ir darbo ciklą.

Tada sureguliuokite atšiaurią aplinką, smūginę apkrovą arba labai nešvarias sąlygas. Tai padeda išvengti tiek pagal- ir per-tepimas.

1. Apibrėžkite visus tepimo taškus

Išvardykite kiekvieną guolį, slydimą ir ašį. Įrašykite vietą, tipą ir darbo valandas. Tai sudaro pagrindą jūsų viso tepalo kiekio planui.

2. Įvertinkite tepalo kiekį taške

Naudokite OEM diagramas arba paprastas formules, pagrįstas guolio skersmeniu ir pločiu. Padauginkite vieno kadro tūrį iš dienos ciklų, kad gautumėte dienos poreikį.

• Jei įmanoma, vadovaukitės OEM lentelėmis
• Padidinkite drėgnoms arba dulkėtoms vietoms
• Dokumentuokite visas prielaidas

3. Išanalizuoti bendrą sistemos paklausą

Susumuokite visus tepimo taškus, kad surastumėte bendrą dienos ir ciklo tepalo kiekį. Šis skaičius rodo siurblio dydį ir rezervuaro talpą.

4. Patikrinkite papildymo intervalus ir rezervuaro dydį

Padalinkite rezervuaro tūrį iš dienos poreikio, kad rastumėte papildymo intervalus. Daugumos augalų atveju tarp papildymų naudokite 1–4 savaites.

• Ilgesni intervalai sumažina gimdymą
• Per ilgai gali pasenti riebalai
• Subalansuokite veikimo laiką ir šviežumą

⏱️ Optimalaus tepimo intervalų ir sistemos našumo nustatymas

Geras sistemos dydis susieja tepalo kiekį su tinkamu laiku. Trumpi, dažni šūviai vėsina guolius ir sumažina riebalų išplovimą.

Koreguokite intervalus peržiūrėdami guolio temperatūrą, vibraciją ir tepalo būklę ankstyvo sistemos veikimo metu.

1. Nustatykite bazinį intervalą iš OEM duomenų

Pradėkite nuo įrangos gamintojo siūlomo tepimo intervalo. Konvertuokite rankinį tvarkaraštį į mažesnius, dažnesnius automatinius ciklus, kad tepimas būtų sklandesnis.

2. Tiksliai sureguliuokite naudodami veikimo sąlygas

Sutrumpinkite ciklus dideliu greičiu, karštomis ar nešvariomis vietomis. Prailginkite intervalus lėtoms, mažai apkrautoms dalims, kad aplinka būtų stabili, švari.

• Stebėkite šilumos kilimą
• Stebėkite nuotėkį
• Koreguokite mažais žingsneliais

3. Suderinkite siurblio galią per ciklą

Nustatykite siurblį tiekti tik tiek tepalo, kiek reikia kiekvienam ciklui. Norėdami patvirtinti tikrąją galią, naudokite sistemos slėgio patikrinimus ir purkštuko indikatorius.

🧮 Atitinkamas siurblio našumas, linijos ilgis ir tepimo taškų skaičius

Kai žinosite tūrį ir intervalus, suderinkite siurblio dydį su vamzdynų išdėstymu ir taškų skaičiumi. Taip išvengiama žemo slėgio ir išsekusių guolių.

Planuokite būsimą plėtrą, palikdami atsarginių išleidimo angų ir siurblio talpos atsargą.

1. Pasirinkite Tinkamas siurblys ir rezervuaras

Pasirinkite siurblį, atitinkantį didžiausią srautą ir slėgį su saugos riba. Toks vienetas kaipDBT elektrinis tepimo siurblys 8Ltinka daugeliui vidutinio dydžio sistemų.

2. Patikrinkite pagrindinės linijos slėgio nuostolius

Norėdami įvertinti slėgio kritimą, naudokite linijos ilgį, skersmenį ir tepalo klasę. Palaikykite slėgį ties paskutiniu purkštuku, viršijančiu jo minimalią darbinę vertę.

• Jei nuostoliai dideli, padidinkite linijos dydį
• Padalinkite ilgus bėgimus į zonas
• Apriboti visus lenkimus ir tvirtinimo detales

3. Balanso taškai zonoje

Sugrupuokite tepimo taškus pagal atstumą ir apkrovą. Kiekvienai grupei priskirkite savo tiekimo liniją arba skirstomąjį vožtuvą, kad srautai būtų nuoseklūs.

🏭 Jei abejojate, rinkitės patikimas sistemas iš JIANHOR

Teisingai nustatyti dydį lengviau, kai pradedate nuo patikrintų komponentų. JIANHOR siūlo siurblius, purkštukus ir vožtuvus, sukurtus stabiliam, pakartojamam išėjimui.

Sumaišykite ir suderinkite modulius, kad jie tilptų į mažas mašinas arba didelius gamyklos tinklus su aiškiais atnaujinimo keliais.

1. Integruoti, keičiamo dydžio sprendimai

Naudokite suderintus siurblius, vožtuvus ir valdiklius iš vieno šaltinio, kad sumažintumėte projektavimo riziką ir supaprastintumėte atsargines dalis, mokymus ir dokumentaciją.

• Standartizuotos sąsajos
• Lengvas išplėtimas
• Nuosekli našumo duomenys

2. Programos dydžio palaikymas

Taikymo ekspertai gali padėti peržiūrėti tepimo taškus, ciklo laiką ir išdėstymą. Jie pateikia dydžių patikrinimus ir pasiūlymus prieš diegdami.

3. Dėmesys ilgalaikiam patikimumui

Patvarios medžiagos, švarūs vidiniai praėjimai ir aiški diagnostika padeda sumažinti prastovų laiką. Gero dydžio sistema dažnai greitai atsiperka dėl mažesnių gedimų.

Išvada

Tinkamas automatinio tepalo tiekimo sistemos dydis reiškia, kad tepalo kiekis, intervalai ir slėgis yra suderinami su kiekvienu tepimo tašku. Pradėkite nuo tikrų įrangos duomenų ir paprastų, patikrintų komponentų.

Peržiūrėkite sistemos veikimą po paleidimo ir palaipsniui koreguokite. Naudodami tinkamą dizainą sumažinate gedimų skaičių, sumažinate rankinį darbą, o mašinos veikia ilgiau.

Dažnai užduodami klausimai apie automatinį tepalo tiekimą

1. Kaip sužinoti, ar mano automatinė sistema yra tinkamo dydžio?

Guoliai turi veikti stabilioje temperatūroje, nepadidėjus triukšmui, o aplink sandariklius neturėtų būti tepalo bado ar didelio nuotėkio.

2. Kaip dažnai turėčiau reguliuoti tepimo intervalus?

Po paleidimo kas savaitę peržiūrėkite pirmojo mėnesio duomenis. Kai būsite stabilūs, jums gali prireikti tik nedidelių pakeitimų kas šešis ar dvylika mėnesių.

3. Ar galiu vėliau išplėsti savo sistemą, jei pridėsiu daugiau mašinų?

Taip. Suplanuokite laisvą galią siurblio išėjimo ir paskirstymo linijose. Naudokite papildomus purkštukų prievadus arba skirstytuvus, skirtus būsimiems taškams.

4. Ar apsimoka automatinis tepimas smulkiai įrangai?

Tai gali būti, ypač sunkiai pasiekiamiems arba kritiniams guoliams. Net kompaktiška sistema sumažina sutepimo trūkumą ir padidina saugumą.
